ETNA PASLANMAZ ÇELİK HİDROFORLAR

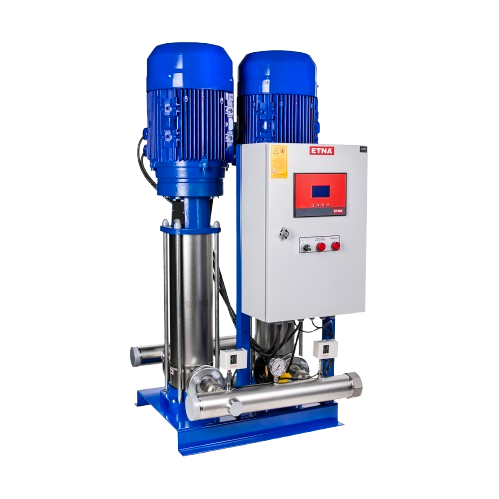

ETNA 2 PFK KI 20 Serisiİki Pompalı Frekans Konvertörlü Hidroforlar
ETNA 2 PFK KI 20 serisi, iki pompalı dik milli yapısıyla basınçlı su temini için tasarlanmış komple paslanmaz çelik hidroforlardan oluşur. Suyla temas eden yüzeylerde AISI 304 paslanmaz çelik kullanılır. PLC kontrollü frekans konvertör panosu, değişen su ihtiyacına göre pompa sisteminin yönetilmesini sağlar. Uygun model, tesisatın debi ve basınç ihtiyacına göre seçilmelidir.
ETNA 2 PFK KI 20 Serisi Kullanma Suyu Hidroforları
2 PFK KI 20 ürün grubu, farklı çalışma noktaları için aşağıdaki modelleri içerir. Modellerin güç, debi, basınç ve tank önerilerini performans tablosundan karşılaştırabilirsiniz.

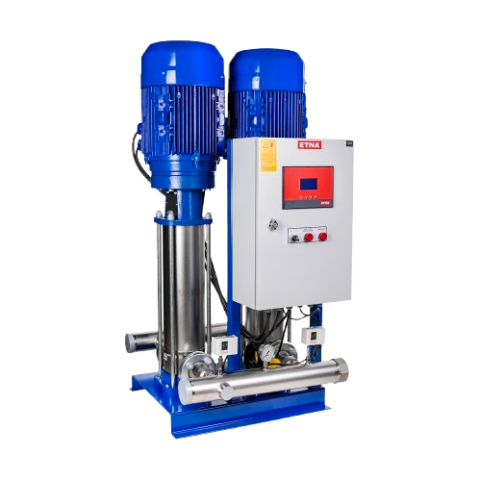

Seri modelleri: 2 PFK KI 20/11-110 · 2 PFK KI 20/9-110 · 2 PFK KI 20/8-110
Kullanım Alanları
Genel Özellikler ve Kontrol Sistemi
- 4,3’’ TFT dokunmatik ekranlı özel tasarlanmış PLC ile 1 adet sürücü ve 6 pompaya kadar kaskad kontrol edebilme imkanı
- Epoksi kaplı DKP sac pano
- Pano ön kapağında bulunan seçici buton sayesinde manuel ve otomatik çalıştırabilme
- Elektronik termik röle yardımıyla düşük akım (flatöre ilave olarak susuz çalışmaya karşı koruma) ve yüksek akım koruması
- Faz koruma rölesi sayesinde faz yokluğu, asimetrisi ve faz sıralama koruması
- Harici flatör bağlantısı ile susuz çalışmaya karşı koruma
- Kuru kontak vasıtası ile Bina Otomasyon Sistemi’ne her pompa için çalışıyor, termik hata ve genel arıza bilgisi gönderme
- Modbus üzerinden RS-485 haberleşme protokolü vasıtası ile sistem çalışma verilerini aktarabilme
- Ayarlanabilen alçak ve yüksek akım koruması
- Eş yaşlanma, sıralı çalışma özelliği
- Yaylı tip sessiz çekvalf ve beş yollu vana
- Emiş ve basma kollektörü, manometre ve basınç şalteri
- Titreşimi engelleyen lastik takozlu ve fırın boyalı çelik şase
Pompa Malzeme Özellikleri
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik | ||
|---|---|---|---|
| Pompa Mili | AISI 304 Paslanmaz Çelik | ||
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik | ||
| Mekanik Salmastra | Karbon / Seramik / NBR | ||
| Giriş-Çıkış Gövdesi | AISI 304 Paslanmaz Çelik | ||
| Sıvı Sıcaklığı | 0-100 ° C | ||
Hidrolik Performans Eğrisi
Gösterilen eğri tek pompa eğrisidir.
2 PFK KI 20 Serisi Performans Değerleri
| MODEL | GÜÇ | ANMA AKIMI (A) | ÇALIŞMA BASINCI | DEBİ (m³/h) | Tavsiye Edilen Tank | ||||
|---|---|---|---|---|---|---|---|---|---|
| HP | kW | 2x16 | 2x20 | 2x24 | HACİM | BASINÇ | |||
| 2 PFK KI 20/8-110 | 2x15 | 2x11 | 2x18,5 | mSS | 102 | 94 | 82 | 500lt | PN16 |
| 2 PFK KI 20/9-110 | 2x15 | 2x11 | 2x18,5 | 115 | 107 | 95 | 750lt | PN16 | |
| 2 PFK KI 20/11-110 | 2x15 | 2x11 | 2x18,5 | 140 | 128 | 110 | 750lt | PN16 | |
Debi ve basınç değerleri tablodaki çalışma noktalarına göre birlikte değerlendirilmelidir. Hidrofor ve tank seçimi yapılırken tesisat kayıpları ve kullanım koşulları dikkate alınmalıdır.
Hidrofor Boyutları ve Bağlantı Ölçüleri
| MODEL | ÖLÇÜLER (mm) | ||||||
|---|---|---|---|---|---|---|---|
| Giriş | Çıkış | A | B | C | H | AĞIRLIK kg | |
| 2 PFK KI 20/8-110 | 3" | 3" | 670 | 730 | 210 | 1190 | 267 |
| 2 PFK KI 20/9-110 | 1240 | 270 | |||||
| 2 PFK KI 20/11-110 | 1330 | 277 | |||||
Teslimat Kapsamı ve Model Seçimi
Kapalı Genleşme Tankı ve Bağlantı Fleksi Teslimat Kapsamında Değildir. Eğer Mevcutta Genleşme Tankı Yoksa, Ayrıca Sipariş Edilmelidir.
Genleşme tankı ve bağlantı elemanlarını seçerken performans tablosundaki tavsiyeler ile mevcut tesisat koşullarını birlikte değerlendirin.
Doğru Hidrofor Modelini Birlikte Seçelim
ETNA 2 PFK KI 20 serisi hidrofor seçiminde debi, basınç ve tesisat koşullarınızı paylaşarak teknik destek alabilirsiniz.
