ETNA PASLANMAZ ÇELİK HİDROFORLAR

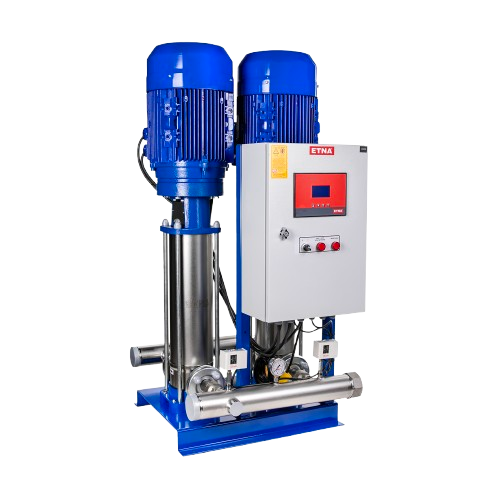

ETNA 2 PFK KI 16 Serisiİki Pompalı Frekans Konvertörlü Hidroforlar
ETNA 2 PFK KI 16 serisi, iki pompalı dik milli yapısıyla basınçlı su temini için tasarlanmış komple paslanmaz çelik hidroforlardan oluşur. Suyla temas eden yüzeylerde AISI 304 paslanmaz çelik kullanılır. PLC kontrollü frekans konvertör panosu, değişen su ihtiyacına göre pompa sisteminin yönetilmesini sağlar. Uygun model, tesisatın debi ve basınç ihtiyacına göre seçilmelidir.
ETNA 2 PFK KI 16 Serisi Kullanma Suyu Hidroforları
2 PFK KI 16 ürün grubu, farklı çalışma noktaları için aşağıdaki modelleri içerir. Modellerin güç, debi, basınç ve tank önerilerini performans tablosundan karşılaştırabilirsiniz.
Seri modelleri: 2 PFK KI 16/11-110
Kullanım Alanları
Genel Özellikler ve Kontrol Sistemi
- 4,3’’ TFT dokunmatik ekranlı özel tasarlanmış PLC ile 1 adet sürücü ve 6 pompaya kadar kaskad kontrol edebilme imkanı
- Epoksi kaplı DKP sac pano
- Pano ön kapağında bulunan seçici buton sayesinde manuel ve otomatik çalıştırabilme
- Elektronik termik röle yardımıyla düşük akım (flatöre ilave olarak susuz çalışmaya karşı koruma) ve yüksek akım koruması
- Faz koruma rölesi sayesinde faz yokluğu, asimetrisi ve faz sıralama koruması
- Harici flatör bağlantısı ile susuz çalışmaya karşı koruma
- Kuru kontak vasıtası ile Bina Otomasyon Sistemi’ne her pompa için çalışıyor, termik hata ve genel arıza bilgisi gönderme
- Modbus üzerinden RS-485 haberleşme protokolü vasıtası ile sistem çalışma verilerini aktarabilme
- Ayarlanabilen alçak ve yüksek akım koruması
- Eş yaşlanma, sıralı çalışma özelliği
- Yaylı tip sessiz çekvalf ve beş yollu vana
- Emiş ve basma kollektörü, manometre ve basınç şalteri
- Titreşimi engelleyen lastik takozlu ve fırın boyalı çelik şase
Pompa Malzeme Özellikleri
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik | ||
|---|---|---|---|
| Pompa Mili | AISI 304 Paslanmaz Çelik | ||
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik | ||
| Mekanik Salmastra | Karbon / Seramik / NBR | ||
| Giriş-Çıkış Gövdesi | AISI 304 Paslanmaz Çelik | ||
| Sıvı Sıcaklığı | 0-100 ° C | ||
Hidrolik Performans Eğrisi
Gösterilen eğri tek pompa eğrisidir.
2 PFK KI 16 Serisi Performans Değerleri
| MODEL | GÜÇ | ANMA AKIMI (A) |
BASMA YÜKSEKLİĞİ (mSS) | TAVSİYE EDİLEN TANK | ||||
|---|---|---|---|---|---|---|---|---|
| HP | kW | Q: 2x12 m³/h |
Q: 2x16 m³/h |
Q: 2x20 m³/h |
HACİM | BASINÇ | ||
| 2 PFK KI 16/11-110 | 2x15 | 2x11 | 2x18,5 | 144 | 130 | 109 | 500lt | PN16 |
Debi ve basınç değerleri tablodaki çalışma noktalarına göre birlikte değerlendirilmelidir. Hidrofor ve tank seçimi yapılırken tesisat kayıpları ve kullanım koşulları dikkate alınmalıdır.
Hidrofor Boyutları ve Bağlantı Ölçüleri
| MODEL | GİRİŞ | ÇIKIŞ | A (mm) |
B (mm) |
C (mm) |
H (mm) |
AĞIRLIK (kg) |
|---|---|---|---|---|---|---|---|
| 2 PFK KI 16/11-110 | 3" | 3" | 670 | 730 | 210 | 1350 | 276 |
Teslimat Kapsamı ve Model Seçimi
Kapalı Genleşme Tankı ve Bağlantı Fleksi Teslimat Kapsamında Değildir. Eğer Mevcutta Genleşme Tankı Yoksa, Ayrıca Sipariş Edilmelidir.
Genleşme tankı ve bağlantı elemanlarını seçerken performans tablosundaki tavsiyeler ile mevcut tesisat koşullarını birlikte değerlendirin.
Doğru Hidrofor Modelini Birlikte Seçelim
ETNA 2 PFK KI 16 serisi hidrofor seçiminde debi, basınç ve tesisat koşullarınızı paylaşarak teknik destek alabilirsiniz.

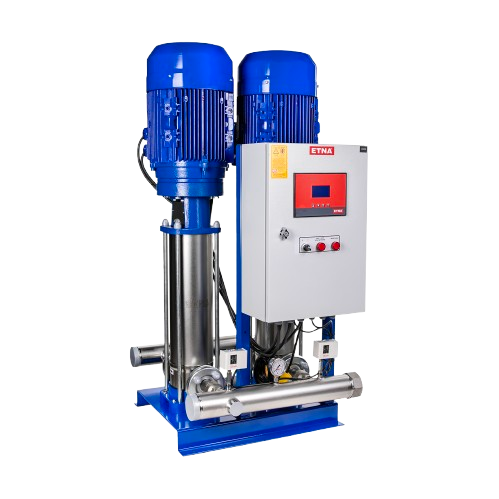

ETNA 2 PFK KI 16 Serisi İki Pompalı Dik Milli Frekans Konvertörlü Hidroforlar
ETNA 2 PFK KI 16 Serisi İki Pompalı Dik Milli Frekans Konvertörlü Hidroforlar; konutsal ve ticari yapılarda basınçlı su temini, su arıtma sistemleri, bahçe ve tarımsal sulama ile uygun endüstriyel temiz su transferi uygulamalarında kullanılabilen paslanmaz çelik hidrofor grubudur. PLC kontrollü frekans konvertörlü pano yapısıyla çalışır.
Bu ürün grubundaki modeller: 2 PFK KI 16/11-110. Seçim yapılırken pompa adedi, motor gücü, gerekli debi ve basma yüksekliği birlikte değerlendirilmelidir.
Performans tablosundaki debi noktaları 2x12 / 2x16 / 2x20 m³/h olarak verilmiştir. Bu debi noktalarında sırasıyla: 2 PFK KI 16/11-110 (2x15 HP / 2x11 kW): 144 / 130 / 109 mSS. Bu değerler belirtilen çalışma noktalarına aittir; tesisat kayıpları ve kullanım basıncı model seçiminde dikkate alınmalıdır.
Pompa gövdesi, pompa mili, fan ve difüzör ile giriş-çıkış gövdesi AISI 304 paslanmaz çelik yapıdadır. Mekanik salmastra karbon / seramik / NBR malzemelerden oluşur. Malzeme tablosunda sıvı sıcaklığı 0-100 ° C olarak belirtilmiştir.
Bağlantı ve tank seçimi model tablosuna göre yapılmalıdır. 2 PFK KI 16/11-110: giriş / çıkış 3" / 3"; tavsiye edilen tank 500lt / PN16.
Kontrol ve koruma donanımları, ilgili serinin genel özellikler bölümünde belirtilmiştir. Kapalı genleşme tankı ve bağlantı fleksi teslimat kapsamında değildir. Mevcut tesisatta uygun tank bulunmuyorsa ayrıca sipariş edilmelidir. Ölçü, bağlantı, debi ve basınç bilgilerini birlikte inceleyerek projenize uygun ETNA KI paslanmaz çelik hidrofor modelini seçebilirsiniz.
