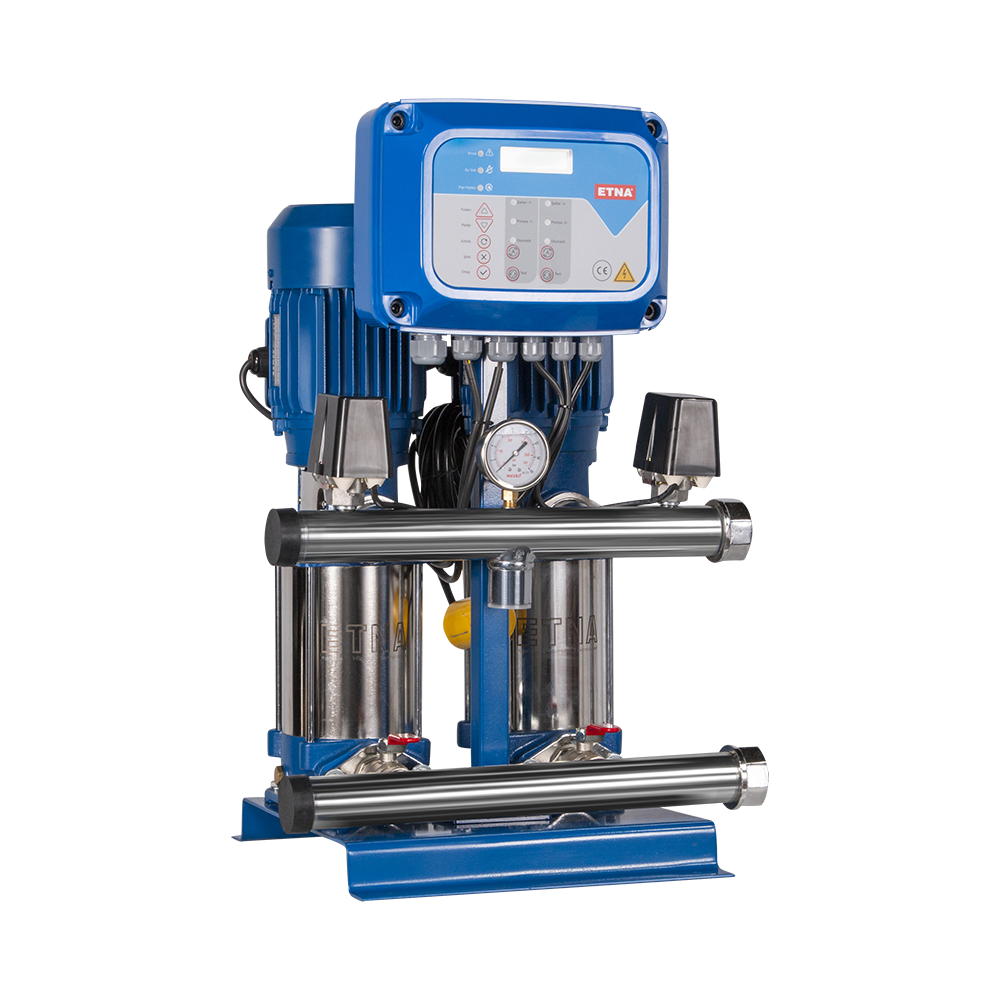

ETNA 2 KO 7 Serisi Hidroforlar
ETNA 2 KO 7 Serisi; dik milli çok kademeli santrifüj pompalı, iki pompalı sabit devirli hidrofor sistemidir. Konut ve apartmanlardan ticari yapılara, sulama sistemlerinden tarımsal uygulamalara kadar farklı kullanım alanlarında ihtiyaç duyulan basınçlı suyun sağlanması amacıyla tasarlanmıştır.
Genel Özellikler
ETNA KO 7 Serisi Hidrolik Performans Eğrileri
Aşağıdaki grafikte KO 7/6-11, KO 7/7-15, KO 7/8-22, KO 7/9-30 ve KO 7/10-30 modellerinin debi-basınç performans eğrileri gösterilmektedir.
2 KO 7 Serisi Teknik Özellikler
| Model | Motor Gücü HP | Motor Gücü kW | Tavsiye Edilen Tank Hacmi |
|---|---|---|---|
| 2 KO 7/6-11 | 2 × 1,5 HP | 2 × 1,1 kW | 100 LT - PN10 |
| 2 KO 7/7-15 | 2 × 2 HP | 2 × 1,5 kW | 100 LT - PN10 |
| 2 KO 7/8-22 | 2 × 3 HP | 2 × 2,2 kW | 100 LT - PN10 |
| 2 KO 7/9-30 | 2 × 4 HP | 2 × 3 kW | 100 LT - PN16 |
| 2 KO 7/10-30 | 2 × 4 HP | 2 × 3 kW | 100 LT - PN16 |
ETNA 2 KO 7 Serisi Teknik Ölçü Çizimi
ETNA 2 KO 7 Serisi iki pompalı dik milli hidroforların A, B, C, D ve H ölçü noktaları ile giriş ve çıkış bağlantıları aşağıdaki teknik çizimde gösterilmektedir.
Boyutlar ve Bağlantı Ölçüleri
| Model | Giriş - Çıkış Çapı | A | B | C | D | H |
|---|---|---|---|---|---|---|
| 2 KO 7/6-11 | 1½" - 1½" | 480 | 430 | 368 | 130 | 800 |
| 2 KO 7/7-15 | 1½" - 1½" | 480 | 430 | 392 | 130 | 800 |
| 2 KO 7/8-22 | 1½" - 1½" | 480 | 430 | 409 | 130 | 800 |
| 2 KO 7/9-30 | 1½" - 1½" | 480 | 430 | 433 | 130 | 800 |
| 2 KO 7/10-30 | 1½" - 1½" | 480 | 430 | 457 | 130 | 822 |
* Tabloda belirtilen A, B, C, D ve H ölçüleri milimetre (mm) cinsindendir.
2 KO 7 Serisi Model Seçenekleri
İhtiyaç duyulan basınç değerine göre farklı kademe ve motor güçlerine sahip modeller arasından seçim yapılabilir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Bağlantı fleksi ve dengeleme tankı ayrıca sipariş edilmelidir.
- Durdurma basıncı, çalıştırma basıncının minimum 1,5 bar üzerindedir.
- Ürünün garanti kapsamına girebilmesi için ilk çalıştırmanın yetkili servis tarafından yapılması gerekmektedir.
- Hidrofor eksi kottan emiş yapacak ise uygulama öncesinde firmamızdan bilgi alınız.
Doğru Hidrofor Seçimi İçin Teknik Destek
Hidrofor seçiminde yalnızca motor gücü değil; gerekli debi, bina yüksekliği, statik basınç, tesisat kayıpları, eş zamanlı kullanım miktarı ve emiş koşulları birlikte değerlendirilmelidir. Projenize uygun ETNA hidrofor modelinin belirlenmesi için MekanikPark mühendislik ekibinden destek alabilirsiniz.
ETNA 2 KO 7 Serisi İki Pompalı Dik Milli Hidrofor
ETNA 2 KO 7 serisi iki pompalı dik milli hidroforlar; apartman, konut, otel, hastane, yurt, okul, ticari bina, sulama sistemleri ve tarımsal uygulamalarda basınçlı kullanma suyu ihtiyacının karşılanmasına yönelik hidrofor sistemleridir. Seride 2 KO 7/6-11, 2 KO 7/7-15, 2 KO 7/8-22, 2 KO 7/9-30 ve 2 KO 7/10-30 modelleri bulunmaktadır. Elektronik kontrol paneli, susuz çalışma koruması, faz koruması, sıralı çalışma, eş yaşlanma özelliği, emiş ve basma kollektörü, manometre, basınç şalteri ve paslanmaz geri tepme ventili gibi özellikleri sayesinde farklı bina ve tesisat uygulamalarında güvenilir basınçlandırma çözümü sunar.
