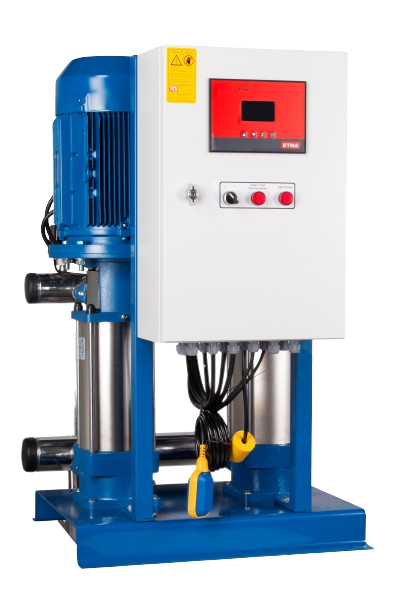

ETNA 2 KO 35 Serisi Hidroforlar
ETNA 2 KO 35 Serisi; dik milli çok kademeli santrifüj pompalardan oluşan iki pompalı hidrofor sistemidir. Yüksek debi ve basınç gereksinimi bulunan konut, ticari bina, otel, hastane, yurt, okul, sulama ve tarımsal uygulamalarda basınçlı su ihtiyacının karşılanmasına yönelik olarak kullanılabilir.
Genel Özellikler
Yapısal Özellikler
| Gövde ve Mil | Paslanmaz Çelik |
| Fan ve Difüzörler | Norly |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış Gövdesi | Pik Döküm |
ETNA KO 35 Serisi Hidrolik Performans Eğrileri
Aşağıdaki grafikte KO 35/3-55, KO 35/4-75, KO 35/5-110, KO 35/6-110, KO 35/7-150 ve KO 35/8-150 modellerinin debi-basınç performans eğrileri gösterilmektedir.
2 KO 35 Serisi Teknik Özellikler
| Model | Motor Gücü HP | Motor Gücü kW | Tavsiye Edilen Tank Hacmi |
|---|---|---|---|
| 2 KO 35/3-55 | 2 × 7,5 HP | 2 × 5,5 kW | 750 LT - PN10 |
| 2 KO 35/4-75 | 2 × 10 HP | 2 × 7,5 kW | 750 LT - PN10 |
| 2 KO 35/5-110 | 2 × 15 HP | 2 × 11 kW | 750 LT - PN10 |
| 2 KO 35/6-110 | 2 × 15 HP | 2 × 11 kW | 750 LT - PN16 |
| 2 KO 35/7-150 | 2 × 20 HP | 2 × 15 kW | 750 LT - PN16 |
| 2 KO 35/8-150 | 2 × 20 HP | 2 × 15 kW | 750 LT - PN16 |

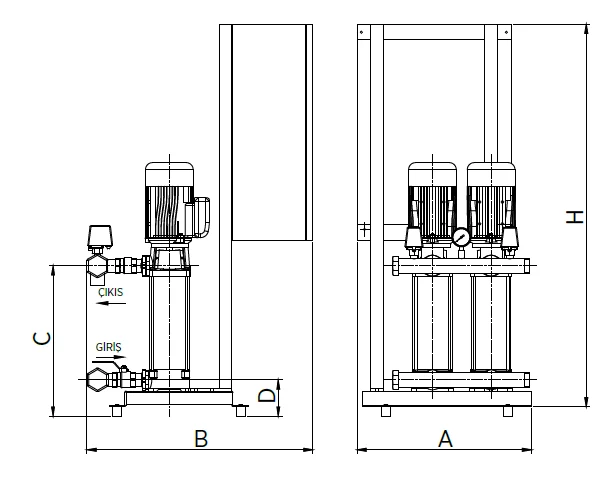

ETNA 2 KO 35 Serisi Teknik Ölçü Çizimi
ETNA 2 KO 35 Serisi iki pompalı dik milli hidroforların A, B, C, D ve H ölçü noktaları ile giriş ve çıkış bağlantıları aşağıdaki teknik çizimde gösterilmektedir.
Boyutlar ve Bağlantı Ölçüleri
| Model | Giriş - Çıkış Çapı | A | B | C | D | H |
|---|---|---|---|---|---|---|
| 2 KO 35/3-55 | 3" - 2½" | 670 | 780 | 468 | 190 | 880 |
| 2 KO 35/4-75 | 3" - 2½" | 670 | 780 | 514 | 190 | 925 |
| 2 KO 35/5-110 | 3" - 2½" | 650 | 750 | 559 | 185 | 1070 |
| 2 KO 35/6-110 | 3" - 2½" | 650 | 750 | 605 | 185 | 1115 |
| 2 KO 35/7-150 | 3" - 2½" | 650 | 750 | 651 | 185 | 1265 |
| 2 KO 35/8-150 | 3" - 2½" | 650 | 750 | 696 | 185 | 1310 |
* Tabloda belirtilen A, B, C, D ve H ölçüleri milimetre (mm) cinsindendir.
2 KO 35 Serisi Model Seçenekleri
İhtiyaç duyulan debi ve basınç değerine göre farklı kademe, motor gücü ve tank basınç sınıfına sahip modeller arasından seçim yapılabilir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Bağlantı fleksi ve dengeleme tankı ayrıca sipariş edilmelidir.
- Durdurma basıncı, çalıştırma basıncının minimum 1,5 bar üzerindedir.
- Ürünün garanti kapsamına girebilmesi için ilk çalıştırmanın yetkili servisler tarafından yapılması gerekmektedir.
- Hidrofor eksi kottan emiş yapacak ise firmamızdan bilgi alınız.
Doğru Hidrofor Seçimi İçin Teknik Destek
Hidrofor seçiminde yalnızca motor gücü değil; gerekli debi, bina yüksekliği, statik basınç, tesisat kayıpları, eş zamanlı kullanım miktarı, istenen çalışma basıncı ve emiş koşulları birlikte değerlendirilmelidir. Projenize uygun ETNA 2 KO 35 Serisi hidrofor modelinin belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.

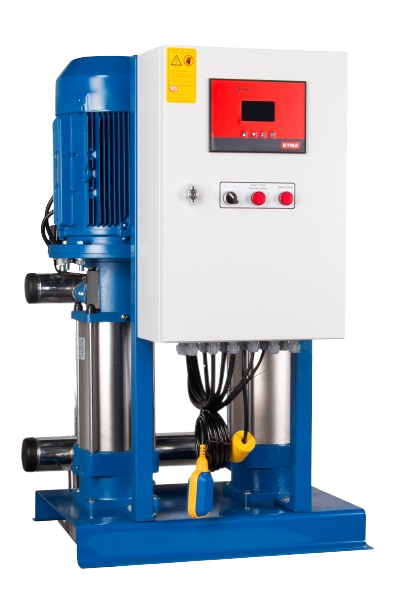

ETNA 2 KO 35 Serisi İki Pompalı Dik Milli Hidrofor
ETNA 2 KO 35 serisi iki pompalı dik milli hidroforlar; apartman, konut, otel, hastane, yurt, okul, ticari bina, sulama sistemleri ve tarımsal uygulamalarda basınçlı kullanma suyu ihtiyacının karşılanmasına yönelik hidrofor sistemleridir. Seride 2 KO 35/3-55, 2 KO 35/4-75, 2 KO 35/5-110, 2 KO 35/6-110, 2 KO 35/7-150 ve 2 KO 35/8-150 modelleri bulunmaktadır. Motor güçleri model seçimine bağlı olarak 2 × 5,5 kW ile 2 × 15 kW arasında değişmektedir. Seri için modele göre 750 litre PN10 veya 750 litre PN16 dengeleme tankı tavsiye edilmektedir. Elektronik kontrol paneli, susuz çalışma koruması, faz sırası ve faz yokluğu koruması, sıralı çalışma, eş yaşlanma özelliği, emiş ve basma kollektörü, manometre, basınç şalteri ve paslanmaz geri tepme ventili gibi özellikleri sayesinde farklı bina ve tesisat uygulamalarında güvenilir basınçlandırma çözümü sunar.
