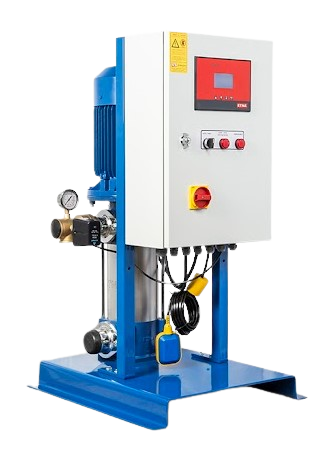

ETNA 1 KO 45 Serisi Kullanma Suyu Hidroforları
ETNA 1 KO 45 serisi, tek adet dik milli çok kademeli santrifüj pompa kullanılarak oluşturulmuş sabit devirli kullanma suyu hidrofor grubudur. Sistemde bulunan basınç şalteri tesisat basıncını takip eder. Basınç belirlenen çalıştırma değerine düştüğünde pompa devreye girer; tesisat basıncı durdurma değerine ulaştığında pompa otomatik olarak durur. Seride farklı basınç ihtiyaçlarına yönelik 1 KO 45/3-110, 1 KO 45/4-110, 1 KO 45/5-150 ve 1 KO 45/6-185 olmak üzere dört farklı model bulunmaktadır.
Genel Özellikler
Pompa Yapısal Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Gövde ve Mil | Paslanmaz Çelik |
| Fan ve Difüzörler | Noryl |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış Gövdesi | Pik Döküm / Bronz (Opsiyonel) |
Hidrolik Performans
1 KO 45 Serisi Teknik Özellikler
| Model | Motor Gücü HP | Motor Gücü kW | Tavsiye Edilen Tank |
|---|---|---|---|
| 1 KO 45/3-110 | 15 HP | 11 kW | 1000 L - PN10 |
| 1 KO 45/4-110 | 15 HP | 11 kW | 1000 L - PN10 |
| 1 KO 45/5-150 | 20 HP | 15 kW | 1000 L - PN16 |
| 1 KO 45/6-185 | 25 HP | 18,5 kW | 1000 L - PN16 |
Teknik Ölçü Çizimi
1 KO 45 Serisi Ölçüler
| Model | Giriş - Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|
| 1 KO 45/3-110 | 3" - 2½" | 605 | 470 | 551 | 190 | 1060 |
| 1 KO 45/4-110 | 3" - 2½" | 605 | 470 | 613 | 190 | 1120 |
| 1 KO 45/5-150 | 3" - 2½" | 605 | 470 | 695 | 190 | 1310 |
| 1 KO 45/6-185 | 3" - 2½" | 605 | 470 | 757 | 190 | 1370 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
ETNA 1 KO 45 Model Seçenekleri
Tesisatın ihtiyaç duyduğu debi ve basınca göre dört farklı ETNA 1 KO 45 modeli arasından seçim yapılabilir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Özel yataklama sistemi sayesinde pompa uzun süre susuz çalışmaya karşı dayanıklı bir yapıya sahiptir.
- Bağlantı fleksi ve dengeleme tankı ayrıca sipariş edilmelidir.
- Durdurma basıncı, çalıştırma basıncının minimum 1,5 bar üzerinde olmalıdır.
- Pompanın susuz çalışmasını önlemek amacıyla 5 metre seviye flatörü uygun şekilde tesis edilmelidir.
- Hidrofor eksi kottan emiş yapacak ise emiş hattı, emme yüksekliği ve tesisat koşulları ayrıca değerlendirilmelidir.
- Ürünün garanti kapsamına girebilmesi için ilk çalıştırma yetkili servis tarafından yapılmalıdır.
Doğru Hidrofor Seçimi İçin Teknik Destek
Kullanma suyu hidroforu seçiminde yalnızca motor gücü değil; ihtiyaç duyulan debi, bina yüksekliği, gerekli kullanım basıncı, statik basınç, tesisat basınç kayıpları, eş zamanlı su tüketimi, depo konumu ve emiş koşulları birlikte değerlendirilmelidir. Projeniz için ETNA 1 KO 45/3-110, 1 KO 45/4-110, 1 KO 45/5-150 veya 1 KO 45/6-185 modellerinden hangisinin uygun olduğunun belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.

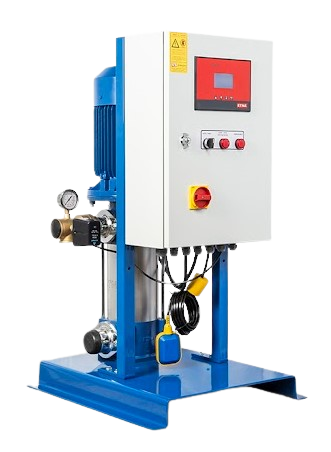

ETNA 1 KO 45 Tek Pompalı Dik Milli Kullanma Suyu Hidroforu
ETNA 1 KO 45 serisi tek pompalı dik milli hidroforlar; apartman, ticari bina, otel, hastane, yurt, okul, endüstriyel tesis, sulama sistemi ve tarımsal uygulamalarda ihtiyaç duyulan yüksek debili basınçlı kullanma suyunun sağlanması amacıyla geliştirilmiş sabit devirli hidrofor sistemleridir. Seride 1 KO 45/3-110, 1 KO 45/4-110, 1 KO 45/5-150 ve 1 KO 45/6-185 olmak üzere dört farklı model bulunmaktadır. Motor güçleri modele göre 11 kW ile 18,5 kW arasında değişmektedir. 1 KO 45/3-110 ve 1 KO 45/4-110 modellerinde 1000 litre PN10; 1 KO 45/5-150 ve 1 KO 45/6-185 modellerinde ise 1000 litre PN16 dengeleme tankı tavsiye edilmektedir. Serinin tüm modellerinde giriş bağlantısı 3", çıkış bağlantısı ise 2½" ölçüsündedir. ETNA 1 KO 45 hidroforlarda gövde ve mil paslanmaz çelik, fan ve difüzörler Noryl, giriş-çıkış gövdesi pik döküm malzemeden üretilmektedir. Giriş-çıkış gövdesinde bronz malzeme opsiyonel olarak sunulabilmektedir. Mekanik salmastra Carbon / Ceramic / NBR kombinasyonuna sahiptir. Elektronik kontrol panelinde susuz çalışmaya karşı düşük akım koruması, 5 metre seviye flatörü, ayarlanabilir alçak-yüksek akım ve gerilim koruması, faz sırası ve faz yokluğu koruması gibi pompa ve motor güvenliğini destekleyen koruma fonksiyonları bulunmaktadır. ETNA 1 KO 45 serisi; tek pompalı hidrofor, dik milli hidrofor, yüksek debili hidrofor, paslanmaz çelik hidrofor, apartman hidroforu, ticari bina hidroforu, kullanma suyu hidroforu, çok kademeli hidrofor ve sabit devirli hidrofor uygulamalarında profesyonel bir basınçlandırma çözümüdür.
