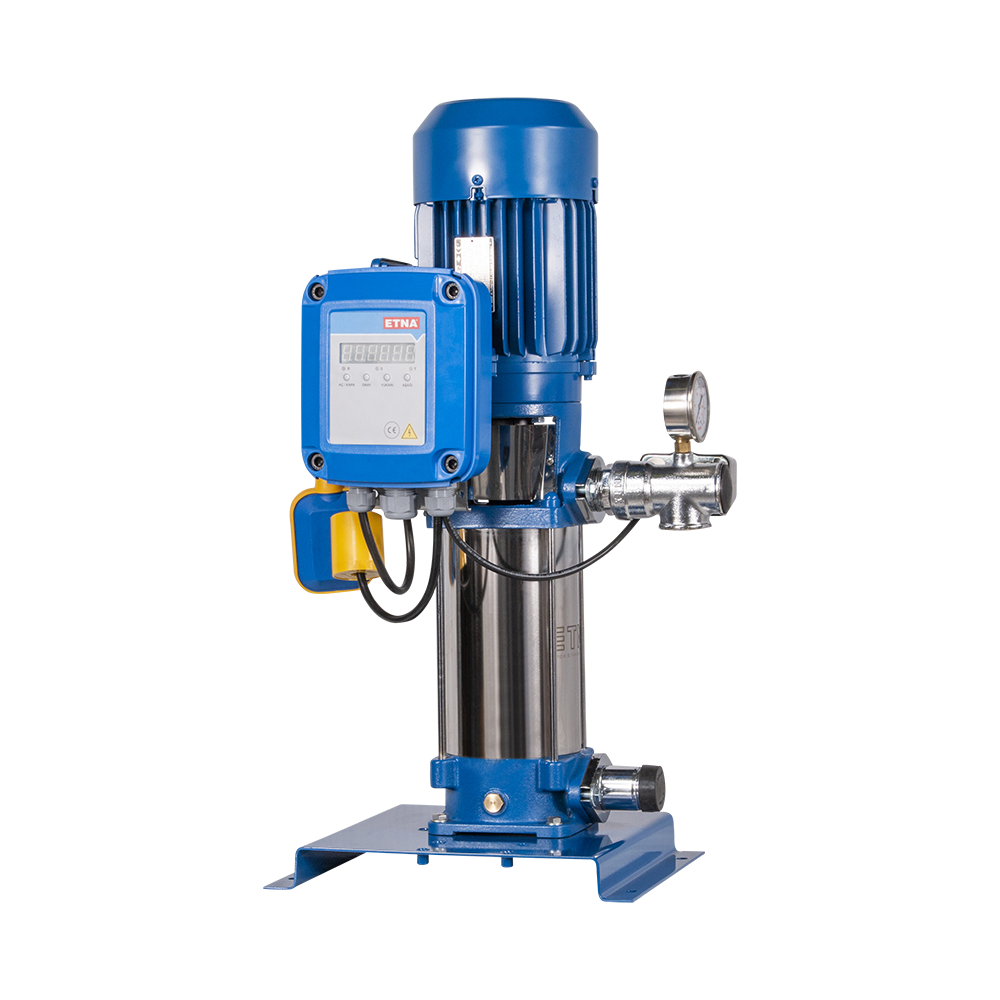

ETNA 1 KO 4 Serisi Kullanma Suyu Hidroforları
1 KO 4 serisi, tek adet dik milli çok kademeli santrifüj pompa kullanılarak oluşturulmuş sabit devirli kullanma suyu hidrofor grubudur. Sistemdeki basınç şalteri tesisat basıncını takip eder. Basınç belirlenen çalıştırma değerine düştüğünde pompa devreye girer; tesisat basıncı durdurma değerine ulaştığında pompa durur. Seride farklı basınç ihtiyaçları için 1 KO 4/4-0,75, 1 KO 4/6-11, 1 KO 4/7-11, 1 KO 4/8-15 ve 1 KO 4/9-22 olmak üzere beş model bulunmaktadır.
Genel Özellikler
Pompa Yapısal Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | Paslanmaz Çelik |
| Pompa Mili | Paslanmaz Çelik |
| Fan ve Difüzörler | Noryl |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış Gövdesi | Pik Döküm |
Hidrolik Performans
1 KO 4 Serisi Teknik Özellikler
| Model | Motor Gücü HP | Motor Gücü kW | Tavsiye Edilen Tank |
|---|---|---|---|
| 1 KO 4/4-0,75 | 1 HP | 0,75 kW | 100 L - PN10 |
| 1 KO 4/6-11 | 1,5 HP | 1,1 kW | 100 L - PN10 |
| 1 KO 4/7-11 | 1,5 HP | 1,1 kW | 100 L - PN10 |
| 1 KO 4/8-15 | 2 HP | 1,5 kW | 100 L - PN10 |
| 1 KO 4/9-22 | 3 HP | 2,2 kW | 100 L - PN10 |
Teknik Ölçü Çizimi
1 KO 4 Serisi Ölçüler
| Model | Giriş - Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|
| 1 KO 4/4-0,75 | 1" - 1" | 300 | 400 | 313 | 130 | 534 |
| 1 KO 4/6-11 | 1" - 1" | 300 | 400 | 368 | 130 | 580 |
| 1 KO 4/7-11 | 1" - 1" | 300 | 400 | 392 | 130 | 605 |
| 1 KO 4/8-15 | 1" - 1" | 300 | 400 | 409 | 130 | 630 |
| 1 KO 4/9-22 | 1" - 1" | 300 | 400 | 433 | 130 | 730 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
ETNA 1 KO 4 Model Seçenekleri
Tesisatın ihtiyaç duyduğu debi ve basınca göre beş farklı ETNA 1 KO 4 modeli arasından seçim yapılabilir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Özel yataklama sistemi sayesinde pompa uzun süre susuz çalışmaya karşı dayanıklı bir yapıya sahiptir.
- Bağlantı fleksi ve dengeleme tankı ayrıca sipariş edilmelidir.
- Durdurma basıncı, çalıştırma basıncının minimum 1,5 bar üzerinde olmalıdır.
- Pompanın susuz çalışmasını önlemek amacıyla seviye flatörü uygun şekilde tesis edilmelidir.
- Hidroforun eksi kottan emiş yapacağı uygulamalarda emiş hattı ve NPSH koşulları ayrıca değerlendirilmelidir.
- Ürünün garanti kapsamına girebilmesi için ilk çalıştırma yetkili servis tarafından yapılmalıdır.
Doğru Hidrofor Seçimi İçin Teknik Destek
Kullanma suyu hidroforu seçiminde yalnızca motor gücü değil; ihtiyaç duyulan debi, bina yüksekliği, gerekli kullanım basıncı, statik basınç, tesisat basınç kayıpları, eş zamanlı su tüketimi, depo konumu ve emiş koşulları birlikte değerlendirilmelidir. Projeniz için ETNA 1 KO 4/4-0,75, 1 KO 4/6-11, 1 KO 4/7-11, 1 KO 4/8-15 veya 1 KO 4/9-22 modellerinden hangisinin uygun olduğunun belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 1 KO 4 Tek Pompalı Dik Milli Kullanma Suyu Hidroforu
ETNA 1 KO 4 serisi tek pompalı dik milli hidroforlar; konut, apartman, ticari bina, otel, hastane, yurt, okul, sulama sistemleri ve tarımsal uygulamalarda ihtiyaç duyulan basınçlı kullanma suyunun sağlanması amacıyla geliştirilmiş sabit devirli hidrofor sistemleridir. Seride 1 KO 4/4-0,75, 1 KO 4/6-11, 1 KO 4/7-11, 1 KO 4/8-15 ve 1 KO 4/9-22 olmak üzere beş farklı model bulunmaktadır. Motor güçleri modele göre 0,75 kW ile 2,2 kW arasında değişirken, tüm modeller için tavsiye edilen dengeleme tankı 100 litre PN10 olarak belirtilmektedir. ETNA 1 KO 4 hidroforlarda pompa gövdesi ve mili paslanmaz çelik, fan ve difüzörler Noryl, giriş-çıkış gövdesi ise pik döküm malzemeden üretilmektedir. Mekanik salmastra Carbon / Ceramic / NBR kombinasyonuna sahiptir. Elektronik kontrol panelinde susuz çalışmaya karşı düşük akım koruması, seviye flatörü, alçak-yüksek akım ve gerilim koruması, faz sırası ve faz yokluğu koruması gibi pompa ve motor güvenliğini destekleyen koruma fonksiyonları bulunmaktadır. ETNA 1 KO 4 serisi; tek pompalı hidrofor, dik milli hidrofor, paslanmaz çelik hidrofor, apartman hidroforu, bina hidroforu, kullanma suyu hidroforu ve sabit devirli hidrofor uygulamalarında kullanılabilecek profesyonel bir basınçlandırma çözümüdür.
