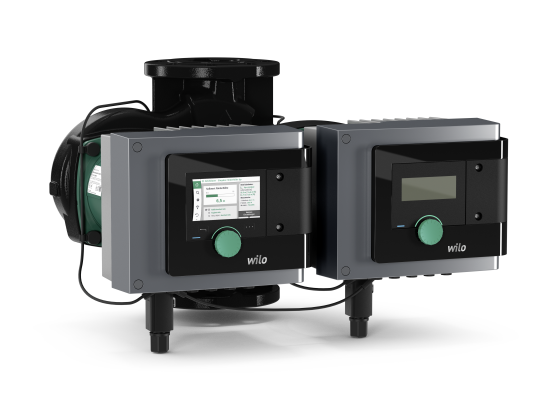

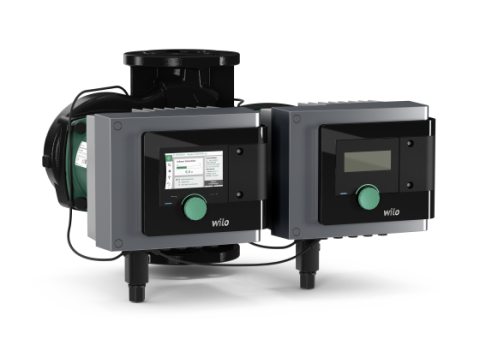

Stratos MAXO-D 65/0,5-12 PN6/10 Frekans Konvertörlü İkiz Sirkülasyon Pompası
Wilo Stratos MAXO-D serisi; ısıtma, soğutma, iklimlendirme tesisatları ve endüstriyel sirkülasyon devreleri için geliştirilen, entegre frekans konvertörlü ve EC motorlu yüksek verimli ikiz sirkülasyon pompalarından oluşur.
Malzeme Özellikleri
| Çark | Kompozit (PPS – %40 GF) |
| Gövde | Döküm (GG25) |
| Mil | Paslanmaz çelik (AISI 420) |
Teknik Bilgiler
| Akışkan sıcaklığı | −10 / +110 °C |
| Şebeke bağlantısı | 1~230 V, 50 Hz |
| Koruma sınıfı | IP X4D |
| Yalıtım sınıfı | F |
| Maksimum işletme basıncı | 16 bar |
Kullanım Alanları
- Isıtma, soğutma ve iklimlendirme tesisatları
- Endüstriyel sirkülasyon devreleri
Özellikler ve Ürün Avantajları
- Rakor veya flanş bağlantılı, akıllı ve ıslak rotorlu ikiz sirkülasyon pompası; entegre frekans konvertörü, EC motor ve elektronik güç uyarlaması.
- Enerji verimliliği indeksi ≤0,17; model bazındaki değerler teknik tabloda verilmiştir.
- Ana/yedek ve paralel işletim; verimliliği optimize edilmiş ikiz pompa yönetimi.
- Setup Guide ve yeşil düğme teknolojisi ile sezgisel kullanım.
- Dynamic Adapt plus, Multi-Flow Adaptation, T-const., ΔT, Δp-c, Δp-v, sabit debi ve PID ayar işlevleri.
- Hedef değerin uzaktan ayarı; kullanıcı tanımlı PID işletiminde sıcaklık, fark basıncı veya serbest sensör girişleri.
- 0–10 V, 2–10 V, 0–20 mA, 4–20 mA ve PT1000 sinyal tipleri.
- SSM, SBM, 2 dijital giriş, 2 analog giriş ve Wilo-Net bağlantısı.
- Bina otomasyonu için Wilo CIF modülü soketi; opsiyonel Modbus RTU ve BACnet MS/TP modülleri.
- Wilo-Connector ile kolay kurulum ve ihtiyaca göre optimize edilmiş güç uyarlaması.
- Sıfır akışta otomatik devre dışı bırakma, otomatik blokaj açma ve soft start.
- Otomatik hata giderme ve yeniden çalışma; otomatik veya manuel ısıtma/soğutma geçişi.
- Entegre trip elektroniğiyle tam motor koruması ve kuru çalışma algılaması.
- Telefon veya tablet ile kablosuz veri alışverişi ve uzaktan kumanda için Bluetooth arayüzü.
Teslimat Kapsamı
- Pompa
- 2 adet optimize edilmiş Wilo-Connector
- 4 adet M16 × 1,5 kablo bağlantısı
- Rakorlu bağlantıda 2 adet conta
- Montaj ve kullanma kılavuzu
Seri Modelleri ve Teknik Değerler
| Model | EEI | Motor Gücü (W) | Flanş Arası Mesafe (mm) | Bağlantı Çapı | Ürün Kodu |
|---|---|---|---|---|---|
| Stratos MAXO-D 30/0,5-6 PN10 | ≤0,19 | 130 | 180 | G2″ | 2164645 |
| Stratos MAXO-D 30/0,5-10 PN10 | ≤0,19 | 305 | 180 | G2″ | 2164646 |
| Stratos MAXO-D 32/0,5-8 PN6/10 | ≤0,19 | 160 | 220 | DN32 | 2164647 |
| Stratos MAXO-D 32/0,5-12 PN6/10 | ≤0,19 | 320 | 220 | DN32 | 2164648 |
| Stratos MAXO-D 40/0,5-8 PN6/10 | ≤0,18 | 280 | 220 | DN40 | 2164649 |
| Stratos MAXO-D 40/0,5-12 PN6/10 | ≤0,17 | 505 | 220 | DN40 | 2164650 |
| Stratos MAXO-D 40/0,5-16 PN6/10 | ≤0,17 | 660 | 250 | DN40 | 2164651 |
| Stratos MAXO-D 50/0,5-6 PN6/10 | ≤0,18 | 250 | 240 | DN50 | 2164652 |
| Stratos MAXO-D 50/0,5-8 PN6/10 | ≤0,17 | 340 | 240 | DN50 | 2164653 |
| Stratos MAXO-D 50/0,5-9 PN6/10 | ≤0,17 | 514 | 280 | DN50 | 2164654 |
| Stratos MAXO-D 50/0,5-12 PN6/10 | ≤0,17 | 550 | 280 | DN50 | 2164655 |
| Stratos MAXO-D 50/0,5-16 PN6/10* | ≤0,17 | 1203 | 340 | DN50 | 2164656 |
| Stratos MAXO-D 65/0,5-6 PN6/10 | ≤0,17 | 390 | 280 | DN65 | 2164657 |
| Stratos MAXO-D 65/0,5-12 PN6/10* | ≤0,17 | 818 | 340 | DN65 | 2164658 |
| Stratos MAXO-D 65/0,5-16 PN6/10* | ≤0,17 | 1260 | 340 | DN65 | 2164659 |
| Stratos MAXO-D 80/0,5-6 PN10* | ≤0,17 | 784 | 360 | DN80 | 2164661 |
| Stratos MAXO-D 80/0,5-12 PN10* | ≤0,17 | 1287 | 360 | DN80 | 2164663 |
| Stratos MAXO-D 80/0,5-16 PN10* | ≤0,17 | 1547 | 360 | DN80 | 2164665 |
Dişli modeller için rakor bağlantı seti ayrıca sipariş edilmelidir.
Wilo Stratos MAXO-D Serisi – Ürün Grubu Özeti
Wilo Stratos MAXO-D serisi; ısıtma, soğutma, iklimlendirme tesisatları ve endüstriyel sirkülasyon devreleri için geliştirilen, entegre frekans konvertörlü ve EC motorlu yüksek verimli ikiz sirkülasyon pompalarından oluşur.
Stratos MAXO-D 65/0,5-12 PN6/10 Frekans Konvertörlü İkiz Sirkülasyon Pompası modeli için seçim yapılırken tesisatın debi ve basma yüksekliği ihtiyacı, bağlantı ölçüsü, elektrik beslemesi ve işletme koşulları birlikte değerlendirilmelidir. Seriye ait malzeme özellikleri, kontrol işlevleri ve model değerleri yukarıdaki bölümlerde verilmiştir.
